磁翻柱液位計原理圖

    磁翻柱液位計的傳感器與被測介質密閉隔離，性能可靠，尤其適用于易燃、易爆和有毒液體的位置測量，是復雜環境和苛刻條件下的液面測量為簡單可靠的測量儀表。
    磁翻柱液位計采用連通器原理，如圖1，液體等高引入液位計測量筒中，簡內裝有磁體鈦合金浮子，隨液面的變化而移動，鈦合金浮子按照被測液體的比重定制，保證浸沒線與實際液面一致，浮球的漫沒線為磁性集中的區域。
    液位計整體采用無隔磁性能的好的奧氏體不銹鋼制造，浮子移動引起測量筒外的磁翻柱轉動，其顏色的變化表示實際液位的變化，以此來實現實時測量值的顯示。

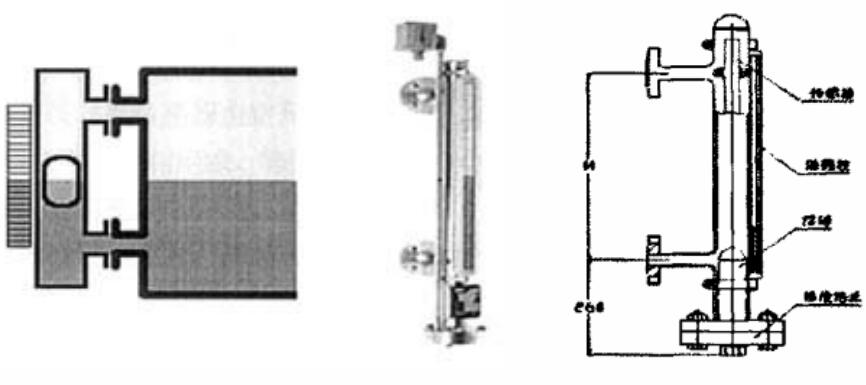

圖1 磁翻柱液位計原理圖

    同時，磁翻柱液位計通過傳感器，將液位變化轉化為電信號的變化，從而用于液位的測量和傳送，磁翻柱液位計的傳感器為干簧管（如圖2所示），初始時干簧管各觸點斷開，當浮子隨著液位的上升而上升到某一高度時，由于浮子的磁力作用，使此處的干簧觸點kl閉合，檢測輸出端的電阻Rx=4R。

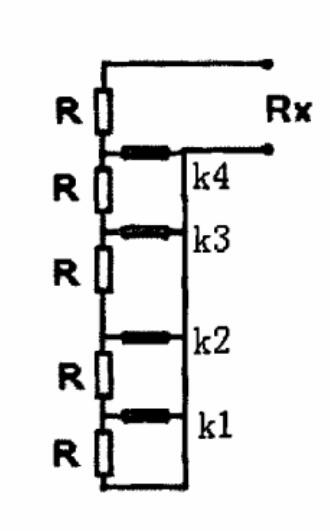

圖2 干簧管傳感器圖

    假設液位繼續變化，浮予梅上升到一個新的高度，同理，在這個新的位置上的干簧觸點k3將閉合，由于浮子遠離原來閉合的干簧觸點kl，使得浮子對觸點kl的磁力減弱，此時觸點kl將脫離浮子磁力的束縛而彈開，測得輸出端的電阻為Rx=2R。
    由此可知，輸出端的電阻與液位計的液位對應，通過檢測電路，和單片機控制電路，從而實現4-20mA模擬量線性輸出。
